Feel the force with LN2 Test









BCLK 200
http://valid.canardpc.com/q5mm5f

http://valid.canardpc.com/bptz6e

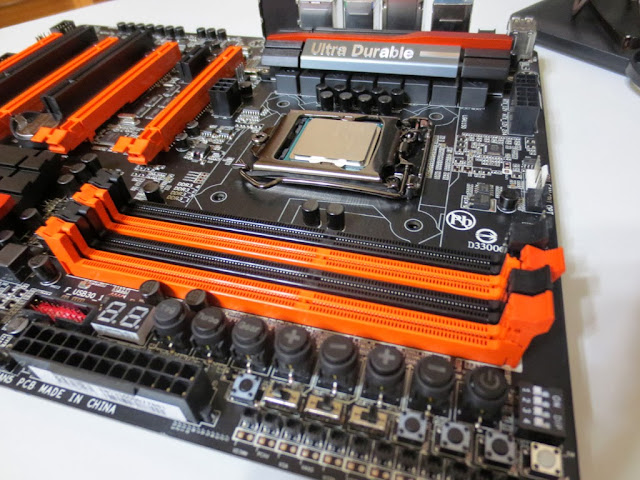

Z87X-OC MAX BCLK & MEM

MEM MAX Tip

X07바이오스에서는..BCLK를 수동설정해야 오버클럭이 잘됨

CPU ratio  : x8
Ring Ratio : x8

Host clock : 100.5
Strap : x1.25
BCLK = 125.6

MEM Clock : 3517 (1758)

Ring V : 1.2V
SA   : +0.3
IOD : +0.3
IOA : +0.3
PCH Core : 1.25V
PCH IO : 1.15V


IGP V : 1.25V (BCLK or MEM OC시 도움됨)

Memory Fast Boot : disable
Memory initial parameter : normal speed
Memory enhancement settiing : enhanced stability

Fast Boot : enable

http://www.hwbot.org/submission/2450999


BCLK 100 , MEM Clock : 3500 (1750) 부터 부팅 시작하여 0.5씩 BCLK를  조금씩 증가시키면서 부팅시도한다.
즉 메모리 클럭을 조금씩 증가시키면서 부팅성공하여 메모리 맥스클럭을 찾는것이 가장중요하다.





BCLK MAX Tip

BCLK 190에서 시작하여 0.5~1씩 증가시키며 부팅시도한다.
즉 메모리 맥스클럭 찾는것과 동일하다.

CPU PLL(SB,LC) : Auto
Filter PLL level : Auto

위 두설정을 SB,High로 설정시 190이상 올리가 어려움.

PCH Core : 1.25V
IGP V : 1.25V (BCLK or MEM OC시 도움됨)


http://www.hwbot.org/submission/2450997

Galaxy 780 HOF LN2 (New 3dmark FSE)





GPU 1800(+630) MEM 1955

Vgpu 1.59V Vmem1.85V

-85C

OK



780HOF의 경우 윈도우 진입후 nvinspecter에서 디폴트 클럭설정을 한번한후 클럭을 올려야 함

그렇지 않으며 부스트 클럭이 너무 높게 설정되어 문제 발생

공랭에서 메모리는 2000이 가능하나 액화질소시에는 1955까지 가능함.



Test the 760 Hawk with LN2

http://www.3dmark.com/3dm11/7410713

http://www.3dmark.com/3dm11/7411017





http://www.3dmark.com/3dm11/7411171







1711/1900 1.54V/+150mV -45C OK



1811/1900 1.6V/+150mV -75C OK



1846/2000 1.62V/+270mV -85C OK



1868/2000 1.64V/+270mV -92C OK



1880이상은 오히려 점수 하락됨 +800Mhz설정시 클럭 Zero 벤치불가능.......

-50C CBB
